Щітковий пристрій є міцною і надійною конструкцією з мінімальними вимогами до технічного обслуговування. Його регулювання є простою, і не вимагає занадто багато роботи і часу. Щіткове пристрій – це якісний і швидкий помічник при виконанні важкої роботи. Підключення до робочого тягового засобу швидке і просте.
Щіткові пристрої з позначенням SW-T, що встановлюються на трактори, виготовляються в двох варіантах виконання:

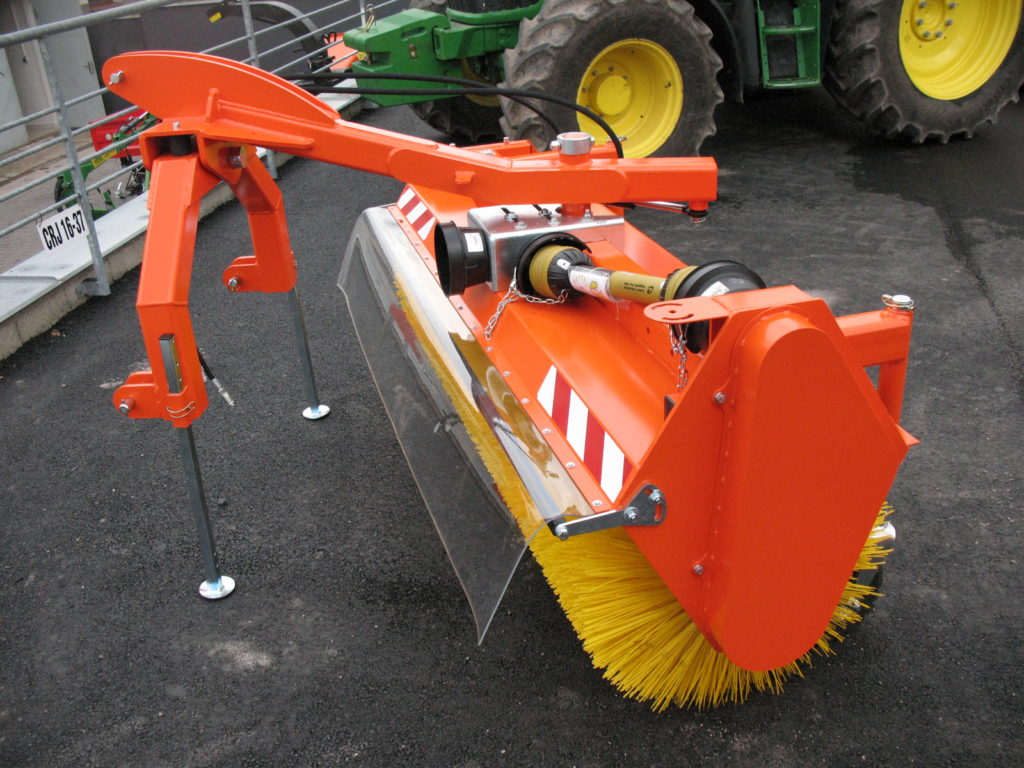

- щіткові пристрої з приводом від кардана
- щіткові пристрої з приводом від гідродвигуна
Обидва варіанти виконання щіткових пристроїв випускаються з робочими захопленнями 2 100 і 2 800 мм.
Привід від вала відбору потужності трактора можна вибрати для швидкості обертання 540 оборотів в хвилину. У щіткових пристроїв, що приводяться в рух гідродвигуном, необхідний витрата потоку масла мінімально 50 літрів, і тиск гідравлічної системи 16 МПа. Можливість застосування і продуктивність залежать тільки від обраного базового шасі.
Щіткові пристрої для тракторів можна застосовувати накладених як спереду, так і ззаду. При виборі способу навішування спереду або ззаду необхідно враховувати навантаження на осі і несучу здатність кронштейнів навесок. При роботі з бункером для збору сміття щіткове пристрій встановлюється перпендикулярно напрямку руху.
У комплект основного обладнання щіткового пристрою входять два опорних колеса 3.00-4 Solid, регульованих по висоті, за допомогою яких регулюється притискне зусилля щітки до землі, і які, разом з тим, дозволяють копіювати рух щіткового пристрою незалежно від трактора. Щіткові пристрої для тракторів мають в комплекті основного оснащення систему механічного повороту ± 20 °, навішення категорії 2 і універсальні поліпропіленові щітки діаметром 700 мм. За бажанням можна замовити зимові поліпропіленові пучкові щітки або обидва типи щіток з комбінацією з поліпропілену і стали.
ЩІТКОВІ ПРИСТРОЇ ДЛЯ ТРАКТОРІВ МОЖНА ОСНАСТИТИ ЦІЛИМ РЯДОМ ДОДАТКОВОГО ОБЛАДНАННЯ
- гідравлічний відкидається бункер для збору сміття
- бічна підгортають щітка
- передні габаритні ліхтарі
- запобіжний клапан для регулювання продуктивності насоса понад 80 л / хв, або захисний регульований екран для уловлювання вилітають частинок бруду при використанні щіткового пристрою без бункера
- гідравлічна система повороту щіткового пристрою
- система зволоження
- задні кінцеві ліхтарі
Максимальна робоча швидкість – 15 км/год, максимальна транспортувальна швидкість – 20 км/год. Максимальна величина схилу при роботі становить 8 °.
Щітковий пристрій оснащений опорною стійкою для забезпечення стабільності в неробочому стані.
ТЕХНІЧНІ ДАНІ
| ВАРІАНТ ВИКОНАННЯ | ПЕРЕДНІЙ/ЗАДНІЙ | ПЕРЕДНІЙ/ЗАДНІЙ | ПЕРЕДНІЙ/ЗАДНІЙ | ПЕРЕДНІЙ/ЗАДНІЙ |
|---|---|---|---|---|
| Тип | SW-T | SW-T | SW-T | SW-T |
| Торговельне позначення | SW T 2100 UH | SW T 2100 UZ | SW T 2800 UH | SW T 2800 UZ |
| Матеріал щітки | ПП/СТАЛЬ/СУМІШ | ПП/СТАЛЬ/СУМІШ | ПП/СТАЛЬ/СУМІШ | ПП/СТАЛЬ/СУМІШ |
| A Ширина щіткового пристрою (мм) | 2600 | 2600 | 3300 | 3300 |
| A1 Ширина щіткового пристрою (мм) | 2350 | 2350 | 3050 | 3050 |
| A2 Ширина щіткового пристрою (мм) | 2100 | 2100 | 2800 | 2800 |
| B Довжина (мм) | 2400 | 2400 | 2400 | 2400 |
| B1 Довжина (мм) | 1940 | 1940 | 1940 | 1940 |
| C Висота (мм) | 1600 | 1600 | 1600 | 1600 |
| C1 Висота (мм) | 1300 | 1300 | 1300 | 1300 |
| Вага (кг) | 810 | 940 | 870 | 1000 |
| Діаметр щітки (мм) | 700 | 700 | 700 | 700 |
| Регулювання висоти щітки | МЕХАНІЧНА | МЕХАНІЧНА | МЕХАНІЧНА | МЕХАНІЧНА |
| Кут повороту | ± 20° | ± 20° | ± 20° | ± 20° |
| Система зволоження 12 В/200 літрів | · | · | · | · |
| Вага системи зволоження (кг) | 42 | 42 | 43 | 43 |
| Бункер для сміття | · | · | · | · |
| Вага бункера (кг) | 145 | 145 | 185 | 185 |
| Обсяг бункера (л) | 250 | 250 | 300 | 300 |
| Привод | Гідродвигун | Шарнірний вал | Гідродвигун | Шарнірний вал |
| Гідравлічна витрата потоку (л / хв) | мін. 50 | − | мін. 50 | − |
| Гідравлічний тиск (МПа) | макс. 20 | − | макс. 20 | − |
| Оберти | − | 540 | − | 540 |
| Напрямок обертання | − | Вправо | − | Вправо |
| Висота снігу (мм) | 100 | 100 | 100 | 100 |
| Підгортаюча щітка | · | · | · | · |
| Діаметр підгортають щітки (мм) | 600 | 600 | 600 | 600 |
| Вага підгортаючої щітки (кг) | 40 | 40 | 40 | 40 |
| Необхідна потужність базового шасі (кВт) | до 150 | до 150 | до 150 | до 150 |
Компанія “Agrometall s.r.o.” залишає за собою право на зміну технічних даних і конструкції зазначених виробів без попереднього повідомлення.
