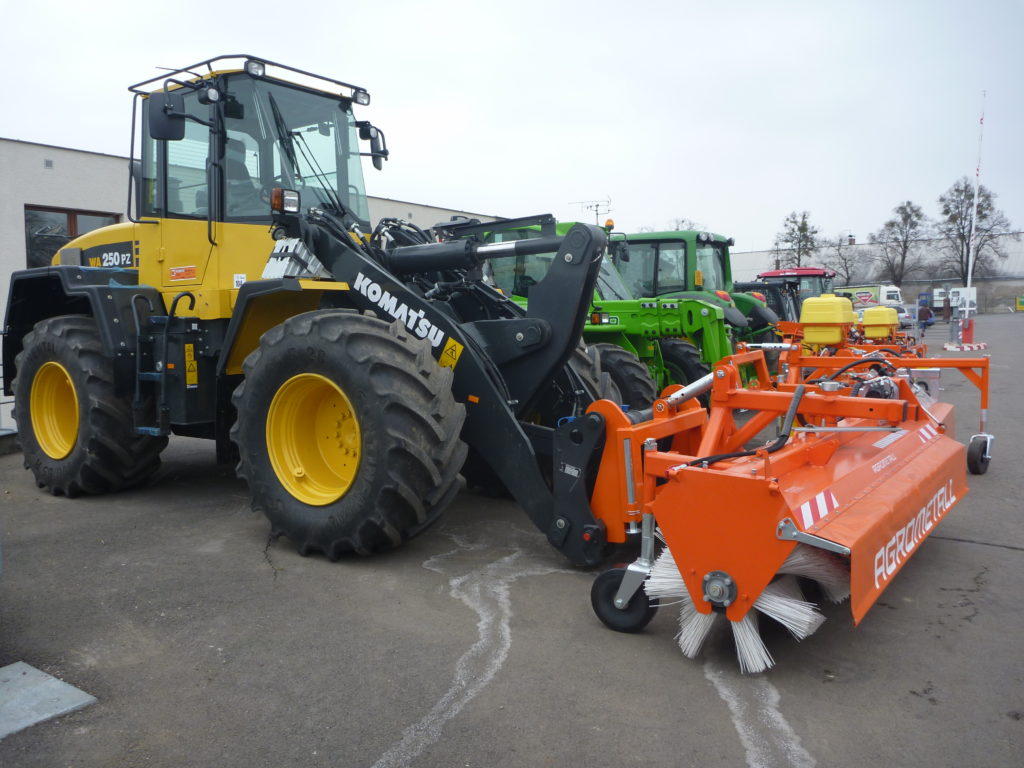

Щітковий пристрій для будівельних машин і машин комунального господарства є міцною і надійною конструкцією з мінімальними вимогами до технічного обслуговування. Його регулювання є простою, і не вимагає занадто багато роботи і часу. Щіткове пристрій – це якісний і швидкий помічник при виконанні важкої роботи. Підключення до робочого тягового засобу швидке і просте.
Щіткові пристрої для будівельних машин випускаються з робочими захопленнями 2100 і 2800 мм. Ці щіткові пристрої приводяться в дію гідродвигуном, для якого необхідно мінімально 50 літрів витрати потоку масла і 16 МПа тиску в гідравлічній системі. Кожне щіткове пристрій можна механічно повертати вліво-вправо під кутом 20 °. Можливість застосування і продуктивність залежать тільки від обраного базового шасі. Все щіткові пристрої SW-S застосовуються виключно, як передні (передненавесние).
Паралелограма навішування забезпечує паралельне і поперечне копіювання місцевості, тому ці щіткові пристрою можна використовувати на машинах, які не мають можливості регулювання “плаваючого” положення навішування. При роботі з бункером для збору сміття щіткове пристрій встановлюється перпендикулярно напрямку руху.
У комплект основного обладнання щіткового пристрою входять два опорних колеса 3.00-4 Solid, регульованих по висоті, за допомогою яких регулюється притискне зусилля щітки до землі, і які, разом з тим, дозволяють копіювати рух щіткового пристрою незалежно від навантажувача; є система механічного повороту ± 20 °, навішування для вил високопідйомні автонавантажувача, універсальні поліпропіленові щітки діаметром 700 мм. За бажанням можна замовити зимові поліпропіленові пучкові щітки або обидва типи щіток з комбінацією з поліпропілену і стали.
ЩІТКОВИМ ПРИСТРОЄМ МОЖНА ОСНАСТИТИ ЦІЛИМ РЯДОМ ДОДАТКОВОГО ОБЛАДНАННЯ:
- гідравлічний відкидається бункер для збору сміття
- бічна підгортають щітка
- запобіжний клапан для регулювання продуктивності насоса понад 80 л / хв., або захисний регульований екран для уловлювання вилітають частинок бруду при використанні щіткового пристрою без бункера.
- гідравлічна система повороту щіткового пристрою
- система зволоження
- передні габаритні ліхтарі
Максимальна робоча швидкість – 15 км/год, максимальна транспортувальна швидкість – 20 км/год. Максимальна величина схилу при роботі становить 8 °.
Щіткове пристрій оснащений опорною стійкою для забезпечення стабільності в неробочому стані.

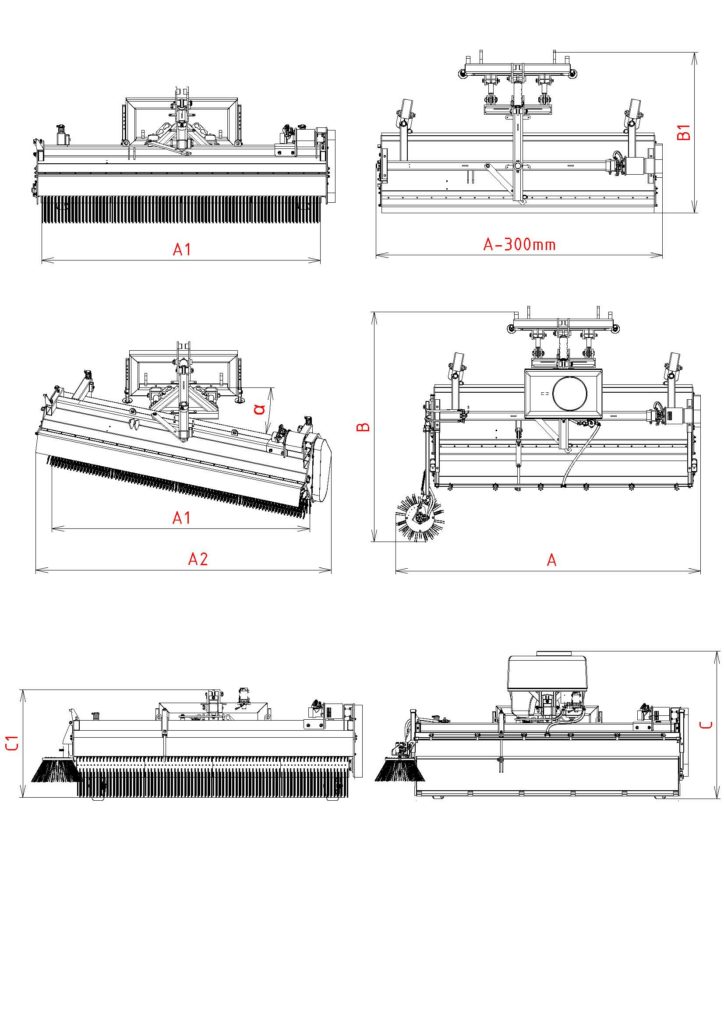

ТЕХНІЧНІ ДАНІ
| ВАРІАНТ ВИКОНАННЯ | ПЕРЕДНІЙ | ПЕРЕДНІЙ |
|---|---|---|
| Тип | SW-S | SW-S |
| Торговельне позначення | SW S 2100 UH | SW S 2800 UH |
| Матеріал щітки | ПП/СТАЛЬ/СУМІШ | ПП/СТАЛЬ/СУМІШ |
| A Ширина щіткового пристрою (мм) | 2600 | 3300 |
| A1 Ширина щіткового пристрою (мм) | 2350 | 3050 |
| A2 Ширина щіткового пристрою (мм) | 2100 | 2800 |
| B Довжина (мм) | 2500 | 2500 |
| B1 Довжина (мм) | 1600 | 1600 |
| C Висота (мм) | 1600 | 1600 |
| C1 Висота (мм) | 1300 | 1300 |
| Вага (кг) | 810 | 870 |
| Діаметр щітки (мм) | 700 | 700 |
| Регулювання висоти щітки | МЕХАНІЧНА | МЕХАНІЧНА |
| Кут повороту | ± 20° | ± 20° |
| Система зволоження 12 В/200 літрів | · | · |
| Вага системи зволоження (кг) | 42 | 43 |
| Бункер для сміття | · | · |
| Вага бункера (кг) | 145 | 185 |
| Обсяг бункера (л) | 250 | 300 |
| Привод | Гідродвигун | Гідродвигун |
| Гідравлічна витрата потоку (л / хв) | мін. 50 | мін. 50 |
| Гідравлічний тиск (МПа) | макс. 20 | макс. 20 |
| Оберти | − | − |
| Напрямок обертання | − | − |
| Висота снігу (мм) | 100 | 100 |
| Підгортають щітка | · | · |
| Діаметр підгортаючої щітки (мм) | 600 | 600 |
| Вага підгортаючої щітки (кг) | 40 | 40 |
| Необхідна потужність базового шасі (кВт) | до 150 | до 150 |
Компанія “Agrometall s.r.o.” залишає за собою право на зміну технічних даних і конструкції зазначених виробів без попереднього повідомлення.
