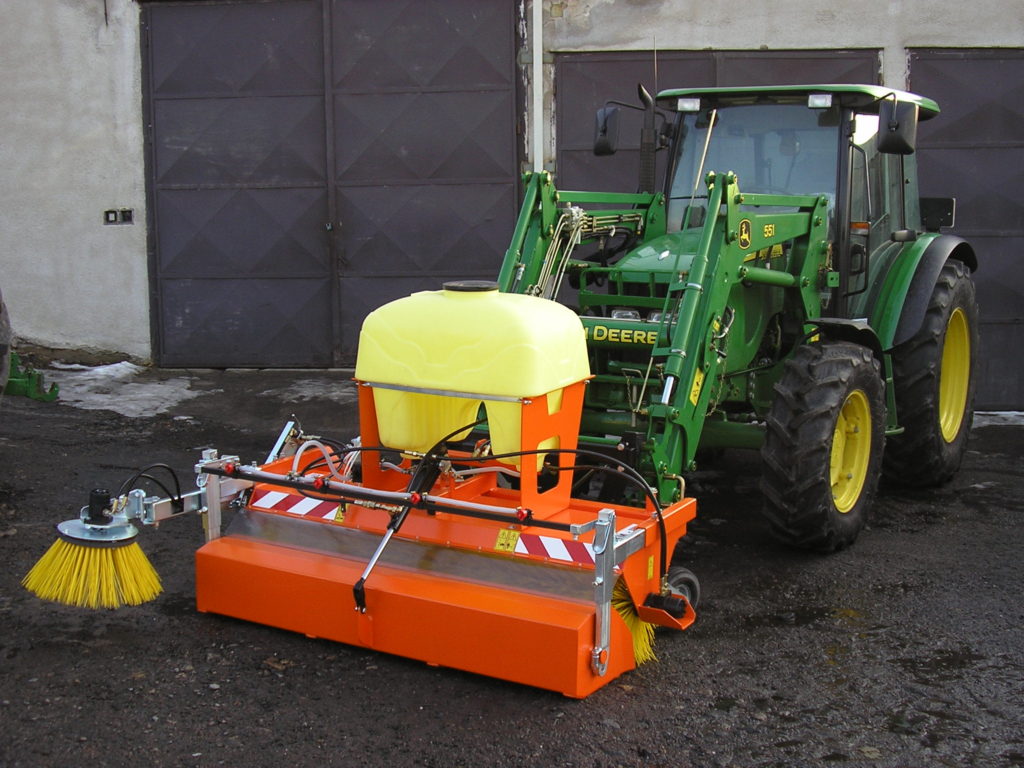

Навісні щіткові пристрої для будівельних машин і машин комунального господарства, призначені для підмітання дворів, вулиць, заводських цехів, автостоянок та інших територій цілорічного використання. Щітковий пристрій є міцною і надійною конструкцією з мінімальними вимогами до технічного обслуговування. Його регулювання є простою, і не вимагає занадто багато роботи і часу. Щіткове пристрій – це якісний і швидкий помічник при виконанні важкої роботи. Підключення до робочого тягового засобу швидке і просте.
Щіткові пристрої для будівельних машин випускаються з робочими захопленнями 1250, 1550 1850 і 2300 мм. Всі ці щіткові пристрої приводяться в дію гідродвигуном, для якого необхідно мінімально 20 літрів витрати потоку масла і 16 МПа тиску в гідравлічній системі. Кожне щіткове пристрій можна механічно повертати вліво-вправо під кутом 20 °.
Все щіткові пристрої KM-S застосовуються виключно, як передні (передньонавісні).

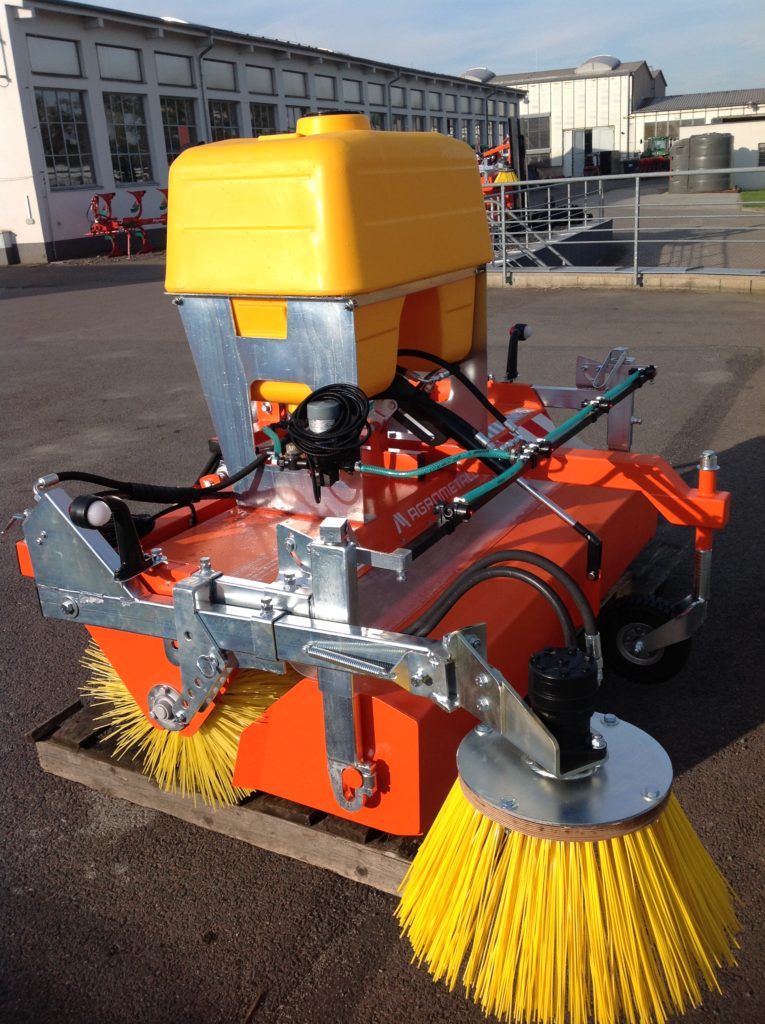

Паралелограма навішування забезпечує паралельне і поперечне копіювання місцевості, тому ці щіткові пристрою можна використовувати на машинах, які не мають можливості регулювання “плаваючого” положення навішування. Під час роботи з бункером для збору сміття щіткове пристрій встановлюється перпендикулярно напрямку руху. У комплект основного обладнання щіткового пристрою входять два опорних колеса, які регулюються по висоті, за допомогою яких регулюється притискне зусилля щітки до землі, і які, разом з тим, дозволяють копіювати рух щеточного устройства.Все ці щіткові пристрої мають в комплекті основного оснащення універсальні поліпропіленові щітки діаметром 530 мм. За бажанням можна замовити зимові поліпропіленові пучкові щітки або обидва типи щіток з комбінацією з поліпропілену і стали.
ЩІТКОВЕ ПРИСТРОЇ ДЛЯ БУДІВЕЛЬНИХ МАШИН МОЖНА ОСНАСТИТИ ЦІЛИМ ПОРУЧ ДОДАТКОВОГО ОБЛАДНАННЯ:
- null
- бункер для збору сміття
- скребок для снігу
- бічна підгортають щітка
- опорні колеса найлегшого ваги або колесами Solid
- захисний регульований екран для уловлювання вилітають частинок бруду при використанні щіткового пристрою без бункера
- гідравлічна система відкидання бункера для збору сміття
- гідравлічна система повороту щіткового пристрою
- система зволоження
- передні габаритні ліхтарі
Максимальна робоча швидкість – 10 км / год, максимальна транспортувальна швидкість – 15 км / год. Максимальна величина схилу при роботі становить 8 °.
Щіткове пристрій оснащений опорною стійкою для забезпечення стабільності в неробочому стані.

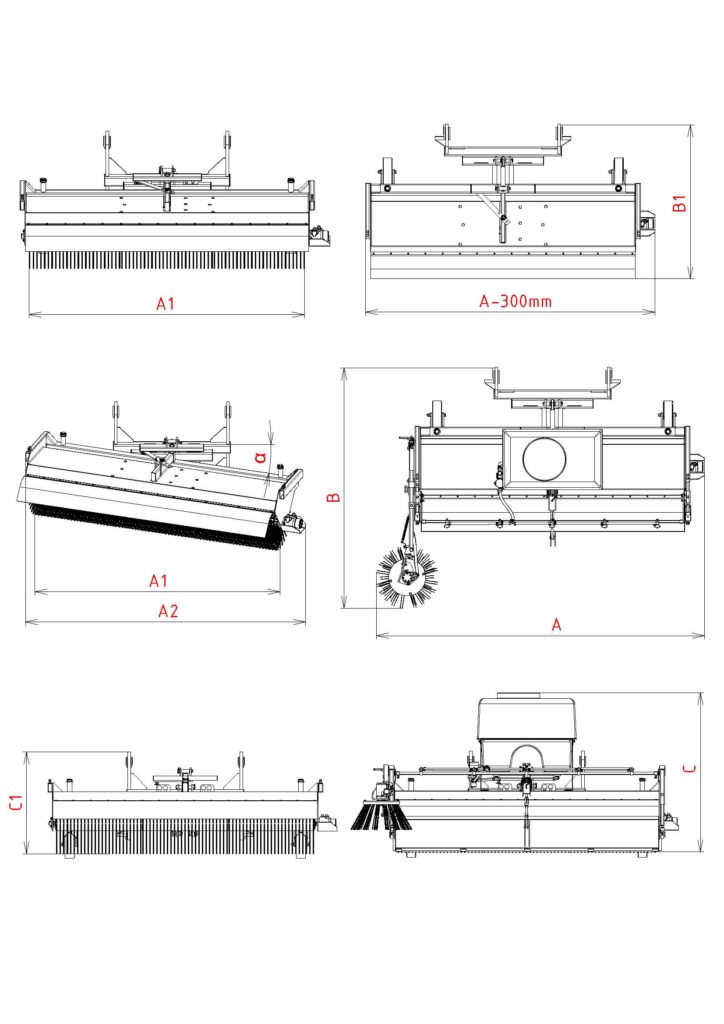

ТЕХНІЧНІ ДАНІ ТИПУ KM-S
ВАРІАНТ ВИКОНАННЯ | ПЕРЕДНІЙ | ПЕРЕДНІЙ | ПЕРЕДНІЙ | ПЕРЕДНІЙ |
---|---|---|---|---|
Тип | KM-S | KM-S | KM-S | KM-S |
Торговельне позначення | KM S 1250 UH | KM S 1550 UH | KM S 1850 UH | KM S 2300 UH |
Матеріал щітки | ПП/СТАЛЬ/СУМІШ | ПП/СТАЛЬ/СУМІШ | ПП/СТАЛЬ/СУМІШ | ПП/СТАЛЬ/СУМІШ |
A Ширина щіткового пристрою (мм) | 1730 | 2030 | 2330 | 2780 |
A1 Ширина щіткового пристрою (мм) | 1250 | 1550 | 1850 | 2300 |
A2 Ширина щіткового пристрою (мм) | 1380 | 1680 | 1980 | 2470 |
B Довжина (мм) | 1600 | 1600 | 1600 | 1600 |
B1Довжина (мм) | 1350 | 1350 | 1350 | 1350 |
C Висота (мм) | 1150 | 1150 | 1150 | 1150 |
C1 Висота (мм) | 880 | 880 | 880 | 880 |
Вага (кг) | 260 | 290 | 320 | 360 |
Діаметр щітки (мм) | 530 | 530 | 530 | 530 |
Регулювання висоти щітки | МЕХАНІЧНА | МЕХАНІЧНА | МЕХАНІЧНА | МЕХАНІЧНА |
Кут повороту | ± 20° | ± 20° | ± 20° | ± 20° |
Система зволоження 12 В/200 літрів | · | · | · | · |
Вага системи зволоження (кг) | 39 | 40 | 41 | 42 |
Бункер для сміття | · | · | · | · |
Вага бункера (кг) | 40 | 47 | 55 | 65 |
Обсяг бункера (л) | 115 | 140 | 170 | 210 |
Привод | Гидродвигатель | Гидродвигатель | Гидродвигатель | Гидродвигатель |
Гідравлічний витрата потоку (л / хв) | мин. 20 | мин. 20 | мин. 20 | мин. 20 |
Гідравлічний тиск (МПа) | макс. 16 | макс. 16 | макс. 16 | макс. 16 |
Обороти | − | − | − | − |
Напрямок обертання | − | − | − | − |
Висота снігу (мм) | 80 | 80 | 80 | 80 |
Підгортаюча щітка | · | · | · | · |
Діаметр підгортаютчої щітки (мм) | 600 | 600 | 600 | 600 |
Вага підгортаючої щітки (кг) | 30 | 30 | 30 | 30 |
Необхідна потужність базового шасі (кВт) | до 100 | до 100 | до 100 | до 100 |
Компанія “Agrometall s.r.o.” залишає за собою право на зміну технічних даних і конструкції зазначених виробів без попереднього повідомлення.
