Навісні щіткові пристрої для мінітракторів і машин комунального господарства, призначені для підмітання дворів, вулиць, заводських цехів, автостоянок та інших територій цілорічного використання. Вони призначені для всіх осіб, кому небайдуже, в якому середовищі вони находятся.Прівод від вала відбору потужності трактора можна вибрати для швидкості обертання 540 або 1000 оборотів в хвилину. У щіткових пристроїв, що приводяться в рух гідродвигуном, необхідний витрата потоку масла мінімально 20 літрів, і тиск гідравлічної системи минитрактора 16 МПа.
ЩІТКОВІ ПРИСТРОЇ З ПОЗНАЧЕННЯМ KM-M, ВСТАНОВЛЮЄТЬСЯ НА МІНІ-ТРАКТОРІВ, ВИГОТОВЛЯЄТЬСЯ В ДВОХ ВАРІАНТАХ ВИКОНАННЯ:
- щіткові пристрої з приводом від кардана
- щіткові пристрої з приводом від гідродвигуна
Обидва варіанти виконання щіткових пристроїв випускаються з робочими захопленнями 1 250, 1 550 та 1 850 мм.
Щіткові пристрої мають просту і міцну модульну конструкцію. Можливості застосування та продуктивність залежать тільки від обраного базового шасі. Щіткові пристрої для мінітракторів можна застосовувати з навішуванням, як спереду, так і ззаду. Таке спосіб зміни підвішування особливо добре підходить для міні-тракторів з поворотним управлінням.

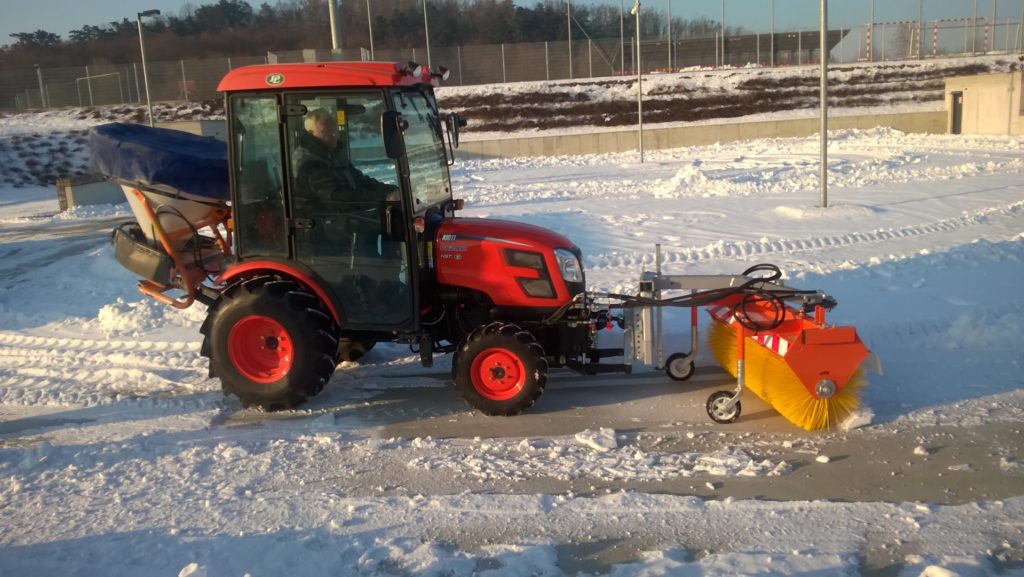

При виборі способу навішування спереду або ззаду необхідно враховувати навантаження на осі і несучу здатність кронштейнів підвісок. При передній підвісці щіткове пристрій використовується переважно з зимовим обладнанням для прибирання снігу, а влітку щіткове пристрій навішується ззаду на задній підвісці з бункером і бічний щіткою. Ємність для води для зволоження потім приєднується до передніх кронштейнів.
Під час роботи з бункером для збору сміття щіткове пристрій встановлюється перпендикулярно напрямку руху. У комплект основного обладнання щіткового пристрою входять два опорних колеса, які регулюються по висоті, за допомогою яких регулюється притискне зусилля щіток до землі, і які, разом з тим, дозволяють копіювати рух щіткового пристрою незалежно від мінітрактора. Щіткові пристрої для мінітракторів мають в комплекті основного оснащення систему механічного повороту ± 20 °, навішення категорії 1N, універсальні поліпропіленові щітки діаметром 530 мм. За бажанням можна замовити зимові поліпропіленові пучкові щітки або обидва типи щіток з комбінацією з поліпропілену і стали. Щіткові пристрої для мінітракторів можна оснастити цілу низку додаткового оснащення: бункером для збору сміття, гідравлічним відкиданням бункера для збору сміття, скребком для снігу, гідравлічною системою повороту щіткового пристрою, бічний підгортають щіткою, системою зволоження, з опорними колесами найлегшого ваги або колесами Solid, передніми габаритними ліхтарями, задніми кінцевими ліхтарями або захисним регульованим екраном для уловлювання вилітають частинок бруду при використанні щіткового пристрою без бун кер.
- Максимальна робоча швидкість – 10 км / год
- Максимальна транспортувальна швидкість – 15 км / год
- Максимальна величина схилу при роботі становить 8 °
Щітковий пристрій оснащений опорною стійкою для забезпечення стабільності в неробочому стані.
ТЕХНІЧНІ ДАНІ ТИПУ UH
| ВАРІАНТ ВИКОНАННЯ | ПЕРЕДНІЙ/ЗАДНИЙ | ПЕРЕДНІЙ/ЗАДНИЙ | ПЕРЕДНІЙ/ЗАДНИЙ |
|---|---|---|---|
| Тип | KM-M | KM-M | KM-M |
| Торговельне позначення | KM M 1250 UH | KM M 1550 UH | KM M 1850 UH |
| Матеріал щітки | ПП/СТАЛЬ/СУМІШ | ПП/СТАЛЬ/СУМІШ | ПП/СТАЛЬ/СУМІШ |
| A Ширина щіткового пристрою (мм) | 1730 | 2030 | 2330 |
| A1 Ширина щіткового пристрою (мм) | 1250 | 1550 | 1850 |
| A2 Ширина щіткового пристрою (мм) | 1380 | 1680 | 1980 |
| B Довжина (мм) | 1800 | 1800 | 1800 |
| B1 Довжина (мм) | 1450 | 1450 | 1450 |
| C Висота (мм) | 1550 | 1550 | 1550 |
| C1 Висота (мм) | 870 | 870 | 870 |
| Вагр (кг) | 220 | 280 | 310 |
| Діаметр щітки (мм) | 530 | 530 | 530 |
| Регулювання висоти щітки | МЕХАНІЧНА | МЕХАНІЧНА | МЕХАНІЧНА |
| Кут повороту | ± 20° | ± 20° | ± 20° |
| Система зволоження 12 В/200 літрів | · | · | · |
| Вага системи зволоження (кг) | 44 | 45 | 46 |
| Бункер для сміття | · | · | · |
| Вага бункера (кг) | 40 | 47 | 55 |
| Вага бункера (кг) | 115 | 140 | 170 |
| Привод | Гідродвигун | Гідродвигун | Гідродвигун |
| Гідравлічний витрата потоку (л/хв) | мін. 20 | мін. 20 | мін. 20 |
| Гідравлічний тиск (МПа) | макс. 16 | макс. 16 | макс. 16 |
| Обороти | − | − | − |
| Напрямок обертання | − | − | − |
| Висота снігу (мм) | 80 | 80 | 80 |
| Підгортаюча щітка | · | · | · |
| Діаметр підгортаючої щітки (мм) | 600 | 600 | 600 |
| Вага підгортають щітки (кг) | 30 | 30 | 30 |
| Необхідна потужність базового шасі (кВт) | до 70 | до 70 | до 70 |
Компанія “Agrometall s.r.o.” залишає за собою право на зміну технічних даних і конструкції зазначених виробів без попереднього повідомлення.
